ロータリーエバポレーター 旧型品
ロータリーエバポレーター RE-120/EL-130型の部品表一覧
-
RE120A EL130SRE-120シリーズ EL-130シリーズ
2022年1月1日より
No.品名規格品目コード備考1冷却器 A型 050120-21中止 2注入管 注入コック SJ18.8/38 F34504-0627 3真空シール KD-22 F34500-0636 4カップリング スプリング付 F34503-7285 5センタージョイント 長型、コンビクリップ付、RE-A型用 050150-66中止 6丸底フラスコ 1L、SPC29 030100-291 7なす形フラスコ 1L、SPC29 030120-291 8排気接続口 RE-B型用、ホース口付 050120-31中止 9冷却器 RE-B型用、ホース口付 050120-32中止 10分配管 RE-B型用 050120-341中止 11クランプ 冷却器用 - - 12支柱 冷却器用 - - 13センタージョイント 短型、コンビクリップ付、RE-B・C型用 F34501-7485中止 13センタージョイント 短型、コンビクリップタイプ、コンビクリップ含まず F34502-3748中止 14-1コールドトラップ中管 F34500-0672 14-2ガスケット コールドトラップ用 PTFE/バイトン F34502-7462 15コールドトラップ外套管 C型用 F34504-0641 16切替コック D50000-620中止 17注入管 S型用 - - 18分配管 S型用 - - 19リークアダプター 球面摺り合わせ35/20 050250-1006中止 20真空シール KD-26 F34501-0179 21プロテクターリング EL用、PTFE F34501-1635 22アダプター EL型用、コンビクリップタイプ 050170-66中止 22アダプター EL用、旧(非コンビクリップ) 050130-26中止 23パッキン - - 24ドレンバルブ EL-S型用 F34500-0936中止 25U字管 蒸気温度センサ取付ノズル付 F34500-1003 26冷却器 EL-E型用 - - 27拡散容器 EL-E型用 050130-33中止 28排気アダプター EL-E型用 F34500-1004 29分配管 EL-E型用 F34501-0184中止 30丸底フラスコ 1L、球面すり合わせ35/22 F34500-0425 31ロータリークランプ コ-ルドトラップ用 F34501-1152中止 32カップリング スプリング付 - - 33ステンレスリング - - 34Oリング バイトン、10本入、EL用 050130-38A中止 35ボールジョイントクランプ 35㎜ F34500-3275 36なす形フラスコ 1L、摺り合わせTS29/32 050120-291中止 39簡易型吸引アダプター - - 40トラップ球 RE-T型用、摺り合わせTS29/32×TS29/32 050120-53 OPカバー コールドトラップ用 050250-27479中止 リングホルダー PTFE F34500-0631中止 リテイニングスプリング F34500-0633
ロータリーエバポレーター RE-111/RE-121/EL-131型の部品表一覧
-
RE111A EL131SRE111シリーズ
RE121シリーズ
EL131シリーズ2022年1月1日より
No.品名規格品目コード備考1冷却器 A型 050120-21中止 2注入管 注入コック SJ18.8/38 F34504-0627 3真空シール KD-22 F34500-0636 RE111,RE121用 4カップリング スプリング付 050120-24中止:代替品(コード:F34503-7285) 5センタージョイント 長型、コンビクリップ付、RE-A型用 29/32 F34502-3730摺りタイプ。SPCタイプは別途お問い合わせください。中止6丸底フラスコ 1L、SPC29 030100-291 7なす形フラスコ 1L、SPC29 030120-291 8排気接続口 RE-B型用、ホース口付 050120-31中止:代替品(コード:000661) 9冷却器 RE-B型用、ホース口付 050120-32中止 10分配管 RE-B型用 050120-341中止 13センタージョイント 短型、コンビクリップ付、RE-B・C型用 F34501-7485摺り合わせ TS29/32中止13センタージョイント 短型、コンビクリップタイプ、コンビクリップ含まず F34502-3748摺り合わせ TS29/32中止14コールドトラップ中管 F34500-0672 15コールドトラップ外套管 RE-120・111・121・R-114 C型用 F34504-0641 16切替コック D50000-620中止 17注入管 EL-S・C型用、PTFE - - 18分配管 E型 F34501-0184中止 19リークアダプター 球面摺り合わせ35/20 050250-1006中止:代替品(コード:001006) 20真空シール KD-26 F34501-0179 EL131用 21Oリング バイトン、10本入、EL用 050130-38A中止:代替品(コード:011629) 22アダプター EL-S・E・C型用、コンビクリップ付 F34502-5419摺り合わせ TS29/32中止22アダプター EL用、旧(非コンビクリップ) 050130-26摺り合わせ TS29/32中止24ドレンバルブ S型用 F34500-0936中止 25U字管 蒸気温度センサ取付ノズル付 F34500-1003 27拡散容器 EL-E型用 F34500-1002 28排気アダプター EL-E型用 F34500-1004 30丸底フラスコ 1L、球面すり合わせ35/22 F34500-0425 31ロータリークランプ コ-ルドトラップ用 F34501-1152中止 34プロテクターリング EL用、PTFE F34501-1635 35ボールジョイントクランプ 35㎜ F34500-3275 36なす形フラスコ 1L、摺り合わせTS29/32 F34500-0435 40トラップ球 RE-T型用、摺り合わせTS29/32×TS29/32 050120-53 42ジョイントクランプ TS29/42(SPC29)用、10コ入 047410-29A 47ガスケット コールドトラップ用 PTFE/バイトン F34502-7462 カバー コールドトラップ用 050250-27479中止 ホースノズル ノズル径φ10、GL-14、5コ入 050250-14A ネジ付キャップ GL-14(5コ入) F34504-0624 リングホルダー PTFE F34500-0631中止 リテイニングスプリング F34500-0633
ロータリーエバポレーター R-114/R-124/R-134/R-144型の部品表一覧
-
R-114A R-134SR-114シリーズ
R-124シリーズ
R-134シリーズ
R-144シリーズ2022年1月1日より
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 A型用 050250-13中止 4ホースノズル φ10、GL-14、5コ入 050250-14A 5真空シール KD-22 F34500-0636 6フランジナットセット F34511-062387 7ベーパーダクト 長形コンビクリップ付、SPC29 050250-15 8なす形フラスコ 1L、SPC-29 030120-291 9丸底フラスコ 1L、球面すり合わせ35/22 F34500-0425 10ボールジョイントクランプ 35㎜ F34500-3275 11真空コネクター 摺り合わせTS29/32 050250-30 12冷却器 V型用 050250-16中止 13クランプ ゴムバンド式、クランプ・ゴムバンド付 050250-17中止 14支柱 φ12、クランプ R-114~144型用 050250-18中止 15ベーパーダクト 短形コンビクリップ付、SPC29 050250-19 16コールドトラップ中管 F34500-0672 17コールドトラップ外套管 C型用 F34504-0641 18カバー コールドトラップ用 F34502-7479 19ガスケット コールドトラップ用 PTFE/バイトン F34502-7462 20切替えコック - 21ドレンバルブ S型用 F34500-0936中止 22冷却器 RE-B型用、ホース口付 050120-32中止 23真空シール KD-26 F34501-0179 24プロテクターリング EL用、PTFE F34501-1635 25拡散容器 EL-E型用 050130-33中止 26排気アダプター EL-E型用 F34500-1004 27Oリング バイトン、10本入、EL用 050130-38A中止 28パッキン EL分配管用、5ケ入 F34500-0591中止 29ステンレスリング F34501-1623中止 30アダプター EL用コンビクリップ付、29/32 F34502-5419中止 31シール取外し金具 KD-26用 F34501-1162 32分配管 E型用、R-専用 050250-24中止 33コールドトラップ外筒管 CR型用 050250-25中止:代替品(コード:011228) 34分配管 CR/S型用、還流バルブ付 050250-33中止 34分配管 CR/S型用 還流バルブ含まず F34503-2021中止 35U字管 蒸気温度センサ取付ノズル付 F34500-1003 36リークアダプター 球面摺り合わせ35/20 050250-1006中止 37ネジ付キャップ GL-14(5コ入) F34504-0624 38冷却器 E型用 - 39冷却器用バンド E型用、φ100 - ガラス部セット A型 A型セット 050250-01中止 ガラス部セット V型 V型セット 050250-02中止 ガラス部セット C型 C型セット 050250-03中止 ガラス部セット S型 S型セット 050250-04中止 ガラス部セット E型 E型セット 050250-05中止 ガラス部セット CR型 CR型セット 050250-06中止 コンビクリップ F34502-3375中止 リテイニングスプリング F34500-0633 カバーリング F34503-2006中止 電源コード 15A、ヘソ付 F34511-061564 ジャンパーコード F34503-0973 EL-シーリングシステム Rシリーズ用 050250-32299中止 RE-シーリングシステム Rシリーズ用 050250-32160 ELシール支持リングはずし棒 050250-27773中止 ELシール支持リング 050250-32007中止 バス温度センサ B480/485用 取付金具付 F34503-2348注1:R-114は表示機能無いため使用不可</del. 中止自動蒸留センサ A型用 050250-33649注2:R-144のみ使用可能中止クランプ 冷却器用 050250-27344中止 ゴムバンド V、C、S、CR用 F34503-2376中止 蒸気温度センサ V、S、E型用 F34503-2346注1:R-114は表示機能無いため使用不可中止自動蒸留センサ V、S型用 050250-33650注2:R-144のみ使用可能中止回転フラスコ EL型用 2L F34501-1149 回転フラスコ EL型用 3L 050250-11150中止 フラスコ EL型用 バッフル付 1L 050250-11611中止 フラスコ EL型用 バッフル付 2L 050250-11612中止 ビーカーフラスコ RE型用 600mL セット 050250-34230中止 ビーカーフラスコ RE型用 600mL バッフル付セット 050250-34269中止 ビーカーフラスコ 170mL SPC29 セット 050250-34764中止 ビーカーフラスコ 170mL SPC29 バッフル付セット 050250-34767中止 ビーカーフラスコ EL型用 600mL セット 050250-34142中止 ビーカーフラスコ EL型用 600mL バッフル付セット 050250-34268中止 パッキン PTFE ビーカーフラスコ 600mL用 F34503-4152
ロータリーエバポレーター R-3000型の部品表一覧
-
R-3000AR-3000シリーズ
2022年1月1日より
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 A型用 050250-13中止 4ホースノズル φ10、GL-14、5コ入 050250-14A 5真空シール KD-22 F34500-0636 6フランジナットセット F34511-062387 7ベーパーダクト 長型 #032340 F34503-2340 摺り合わせTS29/32 (7)ベーパーダクト 長型、コンビクリップ付 050250-15 SPC29※1 8なす形フラスコ 1L R-3000用 F34500-0435 摺り合わせTS29/32 (8)なす形フラスコ 1L、SPC29 030120-291 ※1 9丸底フラスコ 1L、球面すり合わせ35/22 F34500-0425 10ボールジョイントクランプ 35㎜ F34500-3275 11真空コネクター 摺り合わせTS29/32 050250-30 12冷却器 V型用 050250-16中止 13クランプ ゴムバンド式、クランプ・ゴムバンド付 050250-17オプション中止14支柱 φ12、クランプ R-114~144型用 050250-18オプション中止15ベーパーダクト コンビクリップ付 F34503-2339 摺り合わせTS29/32 (15)ベーパーダクト 短型、コンビクリップ付 050250-19 SPC29※1 16コールドトラップ中管 F34500-0672 17コールドトラップ外套管 C型用 F34504-0641 18カバー コールドトラップ用 050250-27479中止 19ガスケット コールドトラップ用 PTFE/バイトン F34502-7462 20切替えコック – ガラス部セット A型 A型セット 050250-01中止 ※1
ベーパーダクトSPC29タイプガラス部セット V型 V型セット 050250-02中止 ※1
ベーパーダクトSPC29タイプガラス部セット C型 C型セット 050250-03中止 ※1
ベーパーダクトSPC29タイプコンビクリップ F34502-3375中止 リテイニングスプリング F34500-0633 カバーリング F34503-2006中止 電源コード 15A、ヘソ付 F34511-061564 ビーカーフラスコ RE型用 600mL セット 050250-34230中止 ビーカーフラスコ RE型用 600mL バッフル付セット 050250-34269中止 ビーカーフラスコ 170mL SPC29 セット 050250-34764中止 ビーカーフラスコ 170mL SPC29 バッフル付セット 050250-34767中止 パッキン PTFE ビーカーフラスコ 600mL用 F34503-4152 ※1 R114~R144シリーズ用のため、摺り合わせでなくSPC29です。
R-3000に使用可能ですが、組み合わせるフラスコもSPC29を使用してください。
ロータリーエバポレーター R-200/R-205型の部品表一覧
-
R-200V R-205V-5R-200/205シリーズ
2022年1月1日より
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 A型 R-200/R-205用 050960-40631中止 4ホースノズル φ10、GL-14 5コ入 050250-14A 5真空シール KD34 R-200/R-205用 F34504-0016中止 6アダプターシール R-200/R-205用 2コ入 F34504-0030中止 7シーリングシステム R-200/R-205用 F34504-0010中止 8フランジナットセット F34511-062387 9コンビクリップ付アダプター R-200/R-205用 SPC29 050960-40615 (9)コンビクリップ付アダプター R-200/R-205用 摺り合わせTS29/32 F34504-0615 10なす形フラスコ 1L、SPC29 030120-291 (10)なす形フラスコ 1L、摺り合わせTS29/32 F34500-0435 11丸底フラスコ 1L、球面すり合わせ35/22 F34500-0425 12ボールジョイントクランプ 35mm F34500-3275 13冷却器 V型 R-200/R-205用 050960-40601 14切替えコック C型/CR型用 F34504-0628 15カバー コールドトラップ用 050250-27479中止 16ガスケット コールドトラップ用 F34502-7462 17コールドトラップ中管 C型/CR型用 F34500-0672 18コールドトラップ用外筒管 C型用 F34504-0641 19冷却器 S型 050960-40651中止 20ドレインバルブ F34504-0626 21分配管 S/CR型用 F34504-0657 22ネジ付キャップ GL-14(5コ入) F34504-0624 23U字管 蒸気温度センサー取付けノズル付 F34500-1003 24冷却器 E型用 F34501-0183 25排気アダプター E型用 F34500-1004 26拡散容器 E型用 050130-33中止 27分配管 E型用 F34504-0661 28コールドトラップ用外筒管 CR型用 050250-25中止 A型ガラス部セット A型セット 050960-01中止 V型ガラス部セット V型セット 050960-02中止 冷却器セットV型用 1L受器 PLG F34504-0602中止 C型ガラス部セット C型セット 050960-03中止 S型ガラス部セット S型セット 050960-04中止 E型ガラス部セット E型セット 050960-05中止 CR型ガラス部セット CR型セット 050960-06中止 支柱 V/C/S/R型用 F34504-0607中止 支柱ホルダー V/C/S/R型用 F34504-0608中止 支柱 E型用 F34504-0609 冷却器用クランプ E型用 F34502-7344 冷却器ホルダー E型用 050960-11151中止 デフレクターリング F34504-0822 リークアダプター A/V型用 050960-407中止 リークアダプター S/R型用 050250-1006オプション中止バキュームコントローラー取付用部品 F34504-0235 オプション。バキュームコントローラーV-800/805をR-200/205上部に取付けるための部品 ディスプレイ R-205用 F34504-0320オプション。蒸気温度/回転数表示中止蒸気温度センサーセット R-205V/S/E型用 F34504-0340中止品 プロテクトシールド F34504-0440オプション中止回転フラスコ 2L フランジタイプ F34504-0679オプション中止回転フラスコ 3L フランジタイプ F34504-0680中止 回転フラスコ 1L フランジタイプ バッフル付 F34504-0683オプション中止回転フラスコ 2L フランジタイプ バッフル付 F34504-0684オプション中止ビーカーフラスコセット 600mL SPC29 050250-34230オプション中止ビーカーフラスコセット 600mL SPC29 バッフル付 050250-34269中止 ビーカーフラスコセット 170mL SPC29 050250-34764中止 ビーカーフラスコセット 170mL SPC29 バッフル付 050250-34767中止 ビーカーフラスコセット 170mL フランジタイプ 050960-40692オプション中止ビーカーフラスコセット 170mL フランジタイプ バッフル付 050960-40693オプション中止ビーカーフラスコセット 600mL フランジタイプ - 中止 ビーカーフラスコセット 600mL フランジタイプ バッフル付 050960-40697オプション中止ビーカーフラスコ上蓋 170mL フランジタイプ用 050960-40694オプション中止ビーカーフラスコ上蓋 600mL フランジタイプ用 F34504-0698オプション中止ビーカーフラスコ用パッキン PTFE 600mL用 F34503-4152 オプション ビーカーフラスコ用パッキン PTFE 170mL用 050250-34772オプション中止バルブユニット用ホルダー F34504-0810中止
ロータリーエバポレーター R-210/215型の部品表一覧
-
R-210 R-215
R-210/215シリーズ A型ガラス部2021年6月23日更新No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 A型 R-210/R-215用 F34504-6988 (3)冷却器(※) A型 R-210/R-215用 F34504-7976 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6フランジナットセット F34511-062387 7べーパーダクト 長形 φ26 TS29/32 F34504-8164中止。
後継品(同規格)の品目コード:F34511-062267
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 (※)がマークされている部品はプラスチックコーティング付です。
R-210/215シリーズ V型ガラス部
2021年6月25日更新
No.品名規格品目コード備考1注入管 摺り合わせ18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 V型 R-210/R-215用 F34511-059368 (3)冷却器(※) V型 R-210/R-215用 F34511-59369 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6フランジナットセット F34511-062387 7べーパーダクト 短形 φ26 TS29/32 F34504-8160中止。
後継品(同規格)の品目コード:F34511-062186
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 11ネジ付キャップ GL-14(5コ入) F34504-0624 (※)がマークされている部品はプラスチックコーティング付です。

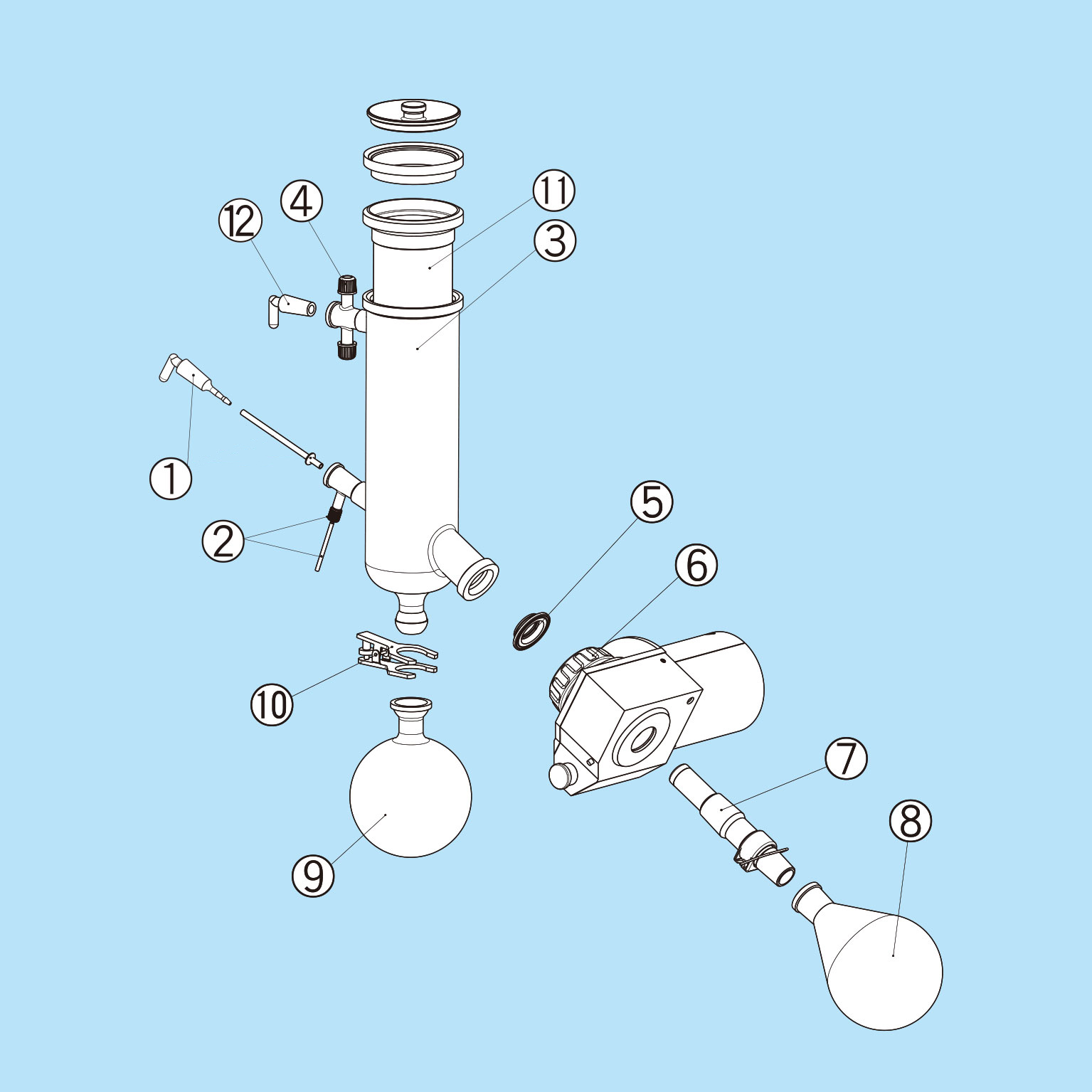

R-210/215シリーズ C型ガラス部
2021年6月23日より
<
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3コールドトラップ外筒管 F34504-0641 (3)コールドトラップ外筒管(※) F34504-0643 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6フランジナットセット F34511-062387 7べーパーダクト 短形 φ26 TS29/32 F34504-8160中止。
後継品(同規格)の品目コード:F34511-062186
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 11コールドトラップ中管 F34500-0672 12切替コック F34504-0628 (※)がマークされている部品はプラスチックコーティング付です。
R-210/215シリーズ S型ガラス部
2021年6月23日より
<
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 S型 R-210/R-215用 F34504-0651 (3)冷却器(※) S型 R-210/R-215用 F34504-0653 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6還流モジュール R-210/R-215用 F34504-8080 7べーパーダクト 短形 φ26 TS29/32 F34504-8160中止。
後継品(同規格)の品目コード:F34511-062186
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 11ネジ付キャップ GL-14(5コ入) F34504-0624 12分配管 S/CR型用 F34504-0657 (12)分配管(※) S/CR型用 F34504-0658 13ドレインバルブ F34504-0626 (※)がマークされている部品はプラスチックコーティング付です。
R-210/215シリーズ E型ガラス部
2021年6月23日より
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3冷却器 E型 R-210/R-215用 F34501-0183 (3)冷却器(※) E型 R-210/R-215用 F34503-3511 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6還流モジュール R-210/R-215用 F34504-8080 7べーパーダクト 短形 φ26 TS29/32 F34504-8160中止。
後継品(同規格)の品目コード:F34511-062186
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 11ネジ付キャップ GL-14(5コ入) F34504-0624 12U字管(E型コンデンサー) ノズル付 F34500-1003 (12)U字管(E型コンデンサー)(※) ノズル付 F34503-3508 13拡散容器 E型用 F34500-1002 (13)拡散容器(※) E型用 F34503-3507 14排気アダプター F34500-1004 15分配管 E型用 F34504-0661 (15)分配管(※) E型用 F34504-0663 (※)がマークされている部品はプラスチックコーティング付です。
R-210/215シリーズ CR型ガラス部
2021年6月23日より
No.品名規格品目コード備考1注入管 摺り合わせTS18.8/38 F34504-0627 2ネジ付キャップ PTFEチューブ付 050250-12中止 3コールドトラップ外筒管(※) CR型用 F34502-5614 4ホースノズル φ10mm GL-14(5コ入) 050250-14A 5真空シール WD26 F34504-8021中止 (5)真空シール VS26 F34511-069167 WD26(F34504-8021)の後継品 6還流モジュール R-210/R-215用 F34504-8080 7べーパーダクト 短形 φ26 TS29/32 F34504-8160中止。
後継品(同規格)の品目コード:F34511-062186
8回転フラスコ 1L TS29/32 F34500-0435 9丸底フラスコ球面すり合わせ(※) 1L F34502-0728 10ボールジョイントクランプ F34500-3275 11コールドトラップ中管 F34500-0672 12切替コック S/CR型用 F34504-0628 13分配管 S/CR型用 F34504-0657 (13)分配管(※) S/CR型用 F34504-0658 14ドレインバルブ F34504-0626 (※)がマークされている部品はプラスチックコーティング付です。
